2個月發證：一種用于鹽水膜蒸餾處理的納米纖維Janus膜及其制備方法（華南環境科學研究所）



一、發明專利案件基本信息

技術領域：海水淡化與功能新材料

專利號：CN202210364831.1

專利名稱：一種用于鹽水膜蒸餾處理的納米纖維Janus膜及其制備方法

專利申請日：2022-04-08

專利授權日：2022-06-17

專利申請人：生態環境部華南環境科學研究所

發明人：于云江; 李良忠; 劉暢; 馬瑞雪; 陽宸煜; 史國峰; 張蕾; 盧倫

專利代理機構：廣州高炬知識產權代理有限公司

專利代理師：孫明科

二、發明專利申請文件信息

申請文件：29頁，1.85萬字，附圖9

授權權利要求：9，其中獨立權利要求：2

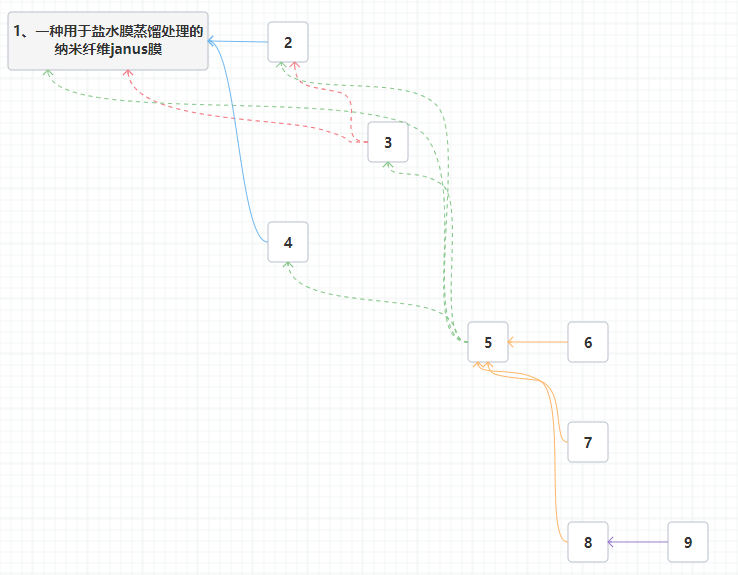

權項結構：

三、發明內容摘要：



本發明公開了一種用于鹽水膜蒸餾處理的納米纖維Janus膜及其制備方法，該納米纖維Janus膜包括相互層疊連接的親水性納米纖維層、疏水性納米纖維層、多個電噴涂PS/PDMS混合溶液形成的噴霧珠粒；親水性納米纖維層與疏水性納米纖維層經熱壓，使各纖維層中的納米纖維與噴霧珠粒局部接觸、相互連接，成為內部及表面均具有大量氣穴的一體化的納米纖維Janus膜；疏水性納米纖維及該層中各納米纖維之間的噴霧珠粒、納米纖維上的工程珠串結構，共同形成薄疏水層，以及朝向所述納米纖維Janus膜外側表面的多級表面粗糙度。本發明重點制備形成特定的多層3D網絡彈性孔隙結構的Janus膜材料，其綜合性能高。



四、發明摘要附圖：

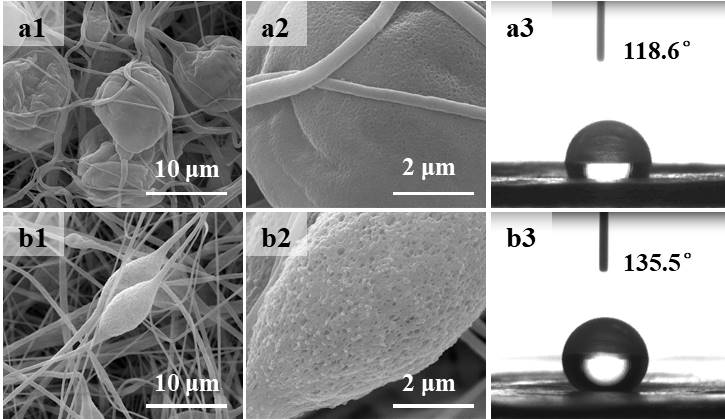

米纖維Janus膜疏水層的表面形貌和 WCA 值



五、獨立權利要求1：



1. 一種用于鹽水膜蒸餾處理的納米纖維Janus膜，其特征在于，其包括相互層疊連接的親水性納米纖維層、疏水性納米纖維層、多個電噴涂PS/PDMS混合溶液形成的噴霧珠粒；

親水性納米纖維層為電紡PAN納米纖維層，該層的下表面即納米纖維Janus膜的內側表面，為具有超親水性和高度多孔結構的超親水表面，該層的上表面通過噴霧珠粒與疏水性納米纖維層連接；

所述的疏水性納米纖維層為電紡PH納米纖維層，其下表面與親水性納米纖維層連接；

所述的噴霧珠粒，為表面帶有大量納米級介孔的空心球狀結構；所述電噴涂PS/PDMS混合溶液形成的多個噴霧珠粒，在形成珠粒的過程中分別被PH、PAN納米纖維層中的無定型納米纖維構成的 3D 網絡錨定，非連續的分布在不同的納米纖維之間，或者連續的分布同一條納米纖維上，形成工程珠串結構；

所述的噴霧珠粒及其形成的工程珠串，隨機分布在多條無定型PA、PH納米纖維之間，為多條PA、PH納米纖維提供彈性支撐、連接，并使各條PA、PH納米纖維之間及其形成的層間保持間隙，形成各條、各層納米纖維間的彈性支撐、連接與間隔結構；

所述的親水性納米纖維層與疏水性納米纖維層經熱壓，使各纖維層中的納米纖維與噴霧珠粒局部接觸、相互連接，成為厚度方向內部及表面均具有大量氣穴的一體化的納米纖維Janus膜；

其中，疏水性納米纖維及該層中各納米纖維之間的噴霧珠粒、納米纖維上的工程珠串結構，共同形成薄疏水層，以及朝向所述納米纖維Janus膜外側表面的多級表面粗糙度；

所述的PAN為聚丙烯腈，PS為聚苯乙烯，PDMS為聚二甲基硅氧烷，PH為聚（偏二氟乙烯-共-六氟丙烯）；

該納米纖維Janus膜，在鹽水膜蒸餾MD處理過程中，其厚度方向的內外部存在的大量氣穴為傳質提供更大的水-氣界面面積，使該納米纖維Janus膜在液膜界面下方捕獲更多的空氣，使空氣的傳熱能力低于聚合物骨架，有效地減少熱損失和溫度極化，增強驅動力，提高納米纖維Janus膜的水通量。

5．一種權利要求1-4任意一項所述用于鹽水膜蒸餾處理的納米纖維Janus膜的制備方法，其特征在于，其包括如下步驟：

S1：制備親水性納米纖維層：在鋁箔表面粘連靜電紡絲PAN溶液，得到眾多無定型 PAN 納米纖維，該PAN納米纖維的平均直徑為 266 nm ，層疊后得到親水性納米纖維層，該親水性纖維層的表面具有超親水性和高度多孔結構；

S2：制備噴霧珠粒及工程珠串：

向親水性納米纖維層的上表面電噴涂PS/PDMS混合溶液，在親水性納米纖維層的上表面上形成多個空心球狀的PS/PDMS噴霧珠粒及工程珠串；

S3：制備薄疏水層：在親水性納米纖維層上表面上，進行靜電紡絲PH溶液，制備得到單層電紡PH納米纖維；伴隨著靜電紡絲PH溶液的進行，同步對該單層電紡PH納米纖維進行電噴涂 PS/PDMS 混合溶液，在該單層電紡PH納米纖維上形成多個PS/PDMS噴霧珠粒及工程珠串；多次重復靜電紡絲PH溶液和同步電噴涂 PS/PDMS 混合溶液，形成具備多層結構、外表面上具有多級粗糙度的薄疏水層，其中隨機分布的噴霧珠粒對各電紡PH納米纖維之間及各層PH納米纖維之間，進行彈性支撐、連接和間隔；

S4：整體熱壓：將親水性納米纖維層、噴霧珠粒及工程珠串、薄疏水層進行整體熱壓，使各纖維層中及層間的納米纖維與噴霧珠粒，局部相互接觸、熔融，穩定連接，成為一體化的納米纖維Janus膜。



六、發明人團隊簡介

本發明由生態環境部華南環境科學研究所副所長、研究員、博士生導師于云江博士科研團隊研發完成。生態環境部華南環境科學研究所成立于1973年，是中華人民共和國生態環境部直屬的從事綜合性環境科學研究的公益性科研機構，位于廣東省廣州市。該研究所作為綜合性環境科研機構，大力支撐環保部中心工作，面向全國開展前瞻性環境問題研究，水、土、氣、環境健康、環境應急和環境信息技術等研究領域。研究所以熱帶亞熱帶區域環境問題，沿海開發區和港澳臺等發達地區環境問題，河口、感潮河網、海洋等復雜水環境模擬，區域、流域可持續發展，污染控制技術體系等為主要研究方向。



七、本發明主要的有益效果：

1．本發明提供的用于鹽水膜蒸餾處理的納米纖維Janus膜，通過引入PDMS改性，同步進行混合靜電紡絲和噴涂形成表面及內部由無定型納米纖維、噴霧珠粒及工程珠串結構，相互穩定連接的多層彈性3D網絡孔隙結構，在薄疏水層上構建出獨特的多級粗糙度，在鹽水MD等過程中，增強膜材料的整體穩定性、表面疏水性，得到更好的耐用性和抗污染能力，并提高水通量和脫鹽效率，是一種高產量、高穩定性以及多功能化的Janus膜材料。

本發明提供的納米纖維Janus膜與現有技術的其他膜材料相比，該使用PDMS改性后的Janus膜，在薄疏水層的表面及內部均形成了隨機分布的大量表面帶有介孔的空心噴霧珠粒及工程珠串結構，使得該薄疏水層的外表面粗糙度增加，薄疏水層的最大平均表面粗糙度(Ra)為812nm，最大接觸角（WCA）值為147.2°，遠高于其他膜材料。

2．本發明提供的用于鹽水膜蒸餾處理的納米纖維Janus膜，通過同步進行混合靜電紡絲和噴涂而形成多層3D納米纖維網絡，廣泛分布在各納米纖維上及各層間的噴霧珠粒（噴霧珠粒）具有空心、彈性結構，其作為各納米纖維之間及層間的間隔物、支撐物、連接物，潛在地擴大各相鄰 PH 納米纖維之間的距離，降低疏水層的堆積密度，增加孔隙率（在材料內部及表面上形成大量氣穴），增加薄疏水層的彈性和厚度，并提高各納米纖維及層間的連接強度；納米纖維Janus膜具備的更高孔隙率、表面粗糙度和堅固連接結構的薄疏水膜，使該膜材料在MD過程中可以在液膜界面下方捕獲更多空氣，大量氣穴的存在不僅可以為傳質提供更大的水-氣界面面積，而且由于空氣的傳熱能力低于聚合物骨架，因此可以有效地減少熱損失和溫度極化，使驅動力的增強，可極大的加強Janus膜的水通量，能夠達到27.7 L/m2h。

3. 本發明提供的用于鹽水膜蒸餾處理的納米纖維Janus膜，通過噴霧珠粒對各納米纖維及層間的協調作用，提高了材料的總體彈性和連接穩定性，因此大幅提升了該膜材料的循環使用性能，大大延長了材料的使用壽命。經過實際測試，本發明的Janus膜在連續使用20小時后，膜材料沒有明顯的污垢沉積在膜表面或孔堵塞，該Janus膜WCA值僅減小了4.2°，污染物與膜表面之間的表面斥力增強、并始終保持在較高的水平上，與其他膜材料相比，本發明獨特的內外部3D結構，以及薄疏水膜外表面存在向外凸起的PDMS噴霧珠粒（及工程珠串）相結合，可以有效減輕膜有機污染，耐堿性，使材料在較長時間的使用過程中，保持穩定的水通量和脫鹽率。



八、本案專利代理師經驗分享：



水資源匱乏以及水污染問題是人類社會可持續發展的重要阻礙之一。因而，開發一種高效、便捷的水處理技術一直是一個熱門的研究課題。膜分離技術因其低污染、低能耗等優勢被廣泛應用于水的凈化以及海水淡化等領域中。

隨著界面太陽能蒸汽發電技術的發展，太陽能直接脫鹽技術因其成本低、環境友好的優勢被認為是一種很有潛力的技術。膜蒸餾 (MD) 作為一種熱驅動的膜工藝被認為是傳統脫鹽技術（如多級閃蒸）的可行且經濟的替代方案，因為它易于操作且可利用低品位熱量（例如，廢熱和太陽能），與反滲透等壓力驅動的膜脫鹽技術相比，MD 工藝具有更低的能耗和膜污染傾向。然而，由于缺乏具有優異蒸汽滲透性、較高的脫鹽率、高熱穩定性和良好抗污染能力的高效膜，仍然是MD工藝在海水淡化中廣泛實際應用的主要障礙。

雖然，Janus膜在許多領域，特別是在海水淡化、飲用水處理和廢水處理中表現出很好的應用前景。然而，現有的Janus膜及其制備方法仍然存在一些不足，且對Janus膜的制備方法工藝復雜，工藝參數控制要求高，難以實現工業化。

針對這一情況，本發明人團隊采用新的思路，研發了一種用于鹽水膜蒸餾處理的納米纖維Janus膜、制備方法及應用，通過引入PDMS改性，同步進行混合靜電紡絲和噴涂形成表面及內部由無定型納米纖維、噴霧珠粒及工程珠串結構，相互穩定連接的多層彈性3D網絡孔隙結構，在薄疏水層上構建出獨特的多級粗糙度，增強膜材料的整體穩定性、表面疏水性，得到更好的耐用性和抗污染能力；充分利用該納米纖維Janus膜的3D網絡結構和內外部孔隙、多級粗糙度表面等優勢，以提高材料的耐用性、耐堿性、抗污染能力，并提高水通量和脫鹽效率。

本專利涉及多個學科和技術領域，包括海水淡化、納米功能材料、膜分離技術、制造工藝及微觀結構原理等，對專利代理師的跨領域的專業能力、綜合水平，對新材料、化工技術領域的經驗要求較高。我公司派出專利代理師孫明科與研發團隊對接，反復多次與研發團隊深入交流，共同分析技術問題和發明要點，在深度檢索和多次撰寫修改的基礎上，完成了本項發明專利的申請文件。本案專利代理師通過與于所長研發團隊成員密切溝通，認真聽取發明人的構思和技術方案，并且進行了深入的技術檢索、對比和技術挖掘，準確定位技術問題和核心發明點，從而得到了本發明呈現的較為完善的技術方案，并且順利獲得授權。申請權利要求與授權權利要求幾乎沒有改動。

   本專利是專利代理師與發明人團隊深入交流、科學布局、密切合作完成的跨領域高質量專利申請案件，雙方多次、反復討論、修改了多稿才最終定稿，發明人科研團隊及代理師對本發明均付出了辛苦的勞動。

本發明專利作為新材料領域的高質量的發明專利，與申請人布局的其他發明專利相互配合，對納米材料、制備方法等進行了合理分層、遞進式的保護，采用快速的申請和審查答復，大幅縮短了審查時間。本發明專利快速獲得授權后，有利于該申請人對該專利技術成果進行轉化、實施，盡早投入使用，產生更好的社會和經濟效益。
