高質量發明專利、快速授權，成功案例系列之二：

4個月授權：一種室內無線通信信號傳輸控制方法、復合防護板及其制備方法

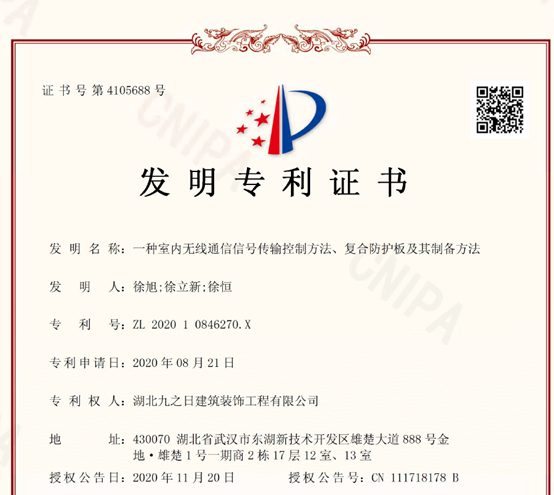

一、發明專利案件基本信息

專利號： CN202010846270.X

專利名稱：一種室內無線通信信號傳輸控制方法、復合防護板及其制備方法

專利申請日：2020.08.21

專利授權日：2020.11.20

專利申請人：湖北九之日建筑裝飾工程有限公司（中南大學）

二、發明專利申請文件信息

申請文件：41頁，2.0117萬字

授權權利要求：15，其中獨立權利要求：7

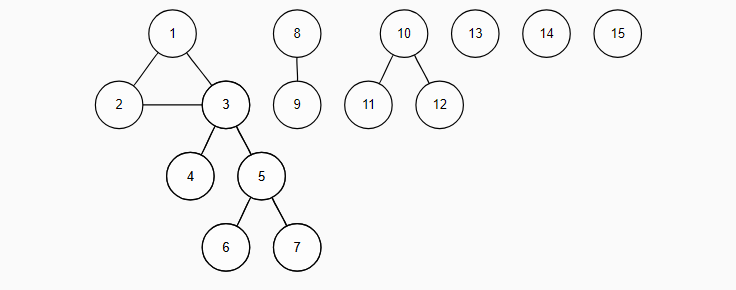

權項結構：

三、發明內容摘要：

本發明公開了一種室內無線通信信號傳輸控制方法，其包括如下步驟：（1）檢測建筑物室內無線通信信號源及接收終端；（2）檢測室內各信號源發出的無線通信信號的室內外傳輸路徑、傳輸強度、與各處墻體穿透強度；（3）對應檢測結果，根據需求設定室內無線通信信號傳輸?shù)氖覂?nèi)覆蓋熱點區域；（4）在建筑物墻體內側表面上的特定位置設置復合防護板，吸收或漫反射室內信號源發出的冗余無線通信信號、降低信號誤碼率，同時雙向阻斷室內與室外的無線通信信號，避免室內信息泄露到室外并且阻止室外信號傳輸?shù)绞覂?nèi)。本發明還公開了實施上述方法的復合防護板及其制備方法。本發明通過改變無線通訊信號傳輸路徑或者傳輸強度，實現無線通訊防護及保密。

四、發明摘要附圖：

五、獨立權利要求1：

1 .一種室內無線通信信號傳輸控制方法，其特征在于，其包括如下步驟：

（1）檢測建筑物室內無線通信信號源及接收終端；

（2）檢測建筑物室內各信號源發出的無線通信信號的室內外傳輸路徑、傳輸強度、與各處墻體穿透強度；

（3）對應檢測結果，根據需求設定室內無線通信信號傳輸?shù)氖覂?nèi)覆蓋熱點區域；

（4）在建筑物墻體內側表面上的特定位置設置復合防護板，其以內墻為界面，吸收或漫反射室內信號源發出的冗余無線通信信號、降低信號誤碼率，同時雙向阻斷室內與室外的無線通信信號，避免室內信息泄露到室外并且阻止室外信號傳輸?shù)绞覂?nèi)；

所述的復合防護板，是設置在建筑物室內墻體特定位置上的層狀面板，以內墻為界面、用于雙向阻止電磁波信號、光通信信號；所述的層狀面板由基于硫氧鎂水泥的復合材料制成，且制成面板的材料中含有設定比例的ZnO、TiO₂；該面板材料中的ZnO、TiO₂與其余組分配合，使該面板的外側表面為亞光面，且其表面反光的顯色指數Ra≥95，表面粗糙度Ra 1 .6≥Ra≥0 .8，將白光通訊點光源發出調制光線到達該面板后產生暈光效應、并使該調制光線的有效通訊范圍限制在局部空間內；同時使材料中的ZnO、TiO₂與硫氧鎂水泥自身的電磁參數相匹配，使設定的2～18GHz頻段電磁波被雙向屏蔽。

獨立權利要求2：

3 .一種實施權利要求1或2所述室內無線通信信號傳輸控制方法的復合防護板，其特征在于，其是設置在建筑物室內墻體特定位置上的層狀面板，以內墻為界面、用于雙向阻止電磁波信號、光通信信號；所述的層狀面板由基于硫氧鎂水泥的復合材料制成，且制成面板的材料中含有設定比例的ZnO、TiO₂；該面板材料中的ZnO、TiO₂與其余組分配合，使該面板的外側表面為亞光面，且其表面反光的顯色指數Ra≥95，表面粗糙度Ra 1 .6≥Ra≥0 .8，將白光通訊點光源發出調制光線到達該面板后產生暈光效應、并使該調制光線的有效通訊范圍限制在局部空間內；同時使材料中的ZnO、TiO2與硫氧鎂水泥自身的電磁參數相匹配，使設定的2～18GHz頻段電磁波被雙向屏蔽。

獨立權利要求3：

   8 .根據權利要求3～7之一所述的復合防護板，其特征在于，其是由內側面板、芯板、外側面板相互層疊而成的層狀復合三明治結構，設置在建筑物局部空間的室內墻壁上；所述的面板、芯板均由基于硫氧鎂的復合材料制成，且制成面板的材料中含有設定比例的ZnO、TiO₂；制成芯板的材料中含有設定比例的ZnO、TiO₂、電磁吸收劑碳包覆MnZnFeO；其面板材料中的ZnO、TiO2與其余組分配合，使該面板的外側表面為亞光面，且其表面反光的顯色指數Ra≥95，表面粗糙度Ra 1 .6≥Ra≥0 .8，將白光通訊光波的有效傳播范圍限制在室內；其中的芯板材料中的ZnO、TiO₂、碳包覆MnZnFeO與其余組分配合，使室內產生的電磁波屏蔽、隔絕在室內，同時屏蔽來自室外的電磁波。

獨立權利要求4：

10 .根據權利要求3～9之一所述復合防護板的制備方法，其特征在于，其包括如下制備面板的步驟：

（1）根據設定的比例稱取各原料組分；

（2）將MgSO4·7H2O先與去離子水混合充分溶解后，再加入防水改性劑磷酸或磷酸二氫鋁，磷酸二氫鈣、磷酸二氫鈉并保持?jǐn)嚢?，使防水改性劑充分分散?/span>

（3）依次加入輕燒MgO、ZnO、TiO₂粉體，充分混合攪拌均勻成可流動的料漿漿體，再持續攪拌20～40分鐘；

（4）然后澆入墻板模具中，靜置 7～24小時，使材料充分凝固成型，脫模養護7～28天，即得到復合防護板。

獨立權利要求5：

13 .根據權利要求10～12之一所述的制備方法，其特征在于，其包括如下制備多層防護板的步驟：

（A）先根據步驟（1）～（4）制備內側面板、經模具定型后取出；

（B）再根據步驟（5）～（7）制備芯板，經模具定型后取出；

（C）分別將在模具中成型完畢的內側面板、芯板，依次相互層疊并固定，養護7～28天，即制得復合防護板；

（D）將所述的復合防護板內側面板朝向室內方向、芯板一側朝向室外方向，設置在建筑室內墻壁上。

獨立權利要求6：

14 .根據權利要求10～12之一所述的制備方法，其特征在于，其包括如下制備多層防護板的步驟：

（A）根據步驟（1）～（4）分別制備內側面板與外側面板、經模具定型后取出；

（B）根據步驟（5）～（7）制備芯板，經模具定型后取出；

（C）分別將在模具中成型完畢的內側面板、芯板、外側面板，依次相互層疊并固定，養護7～28天，即制得復合防護板；

（D）將所述的復合防護板內側面板朝向室內方向、外側面板一側朝向室外方向，設置在建筑室內墻壁上。

獨立權利要求7：

15 .根據權利要求10~12之一所述的制備方法，其特征在于，其包括如下制備多層防護板的步驟：

（A）根據步驟（1）～（4）分別制備內側面板與外側面板、經模具定型后取出；

（B）根據步驟（5）～（6）制備芯板混合漿體材料；

（C）分別用模具分別將內、外側面板平行固定，并在二者相對的表面之間預留1～10mm的縫隙，將芯板混合漿體材料注入該縫隙中，該芯板材料固化后使三者連接為一體；養護7～28天，即制得復合防護板；

（D）將所述的復合防護板內側面板朝向室內方向、外側面板一側朝向室外方向，設置在建筑室內墻壁上。

七、本發明主要的有益效果：

（1）本發明提供的室內無線通信信號傳輸控制方法，根據室內信號源分布及其信號傳輸特點，對應設置與通訊信號頻段及防護區域匹配的復合防護板，使其改變信號傳輸路徑或者傳輸強度，以內墻為界面，使電磁波通訊信號及可見光通訊信號均被限制在室內區域，同時防止室外信號傳輸?shù)绞覂?nèi)區域、干擾室內區域的無線通訊，達到無線通訊信號的防護和保密效果。

（2）本發明提供的復合防護板，通過設定其面板材料中特定組分和配比，以及其表面粗糙度和反光顯色指數范圍，同時實現可將光及電磁波通訊信號阻隔和有效防護，解決了局部敏感建筑空間的無線通訊信號安全綜合防護問題；而且，本發明提供的復合防護板同時還是內墻裝飾板，可以靈活設置在現代高層建筑物的特定的局部空間（特定房間），并隨同該局部空間的正常裝修過程，即完成了本發明防護板安裝，無需另外增加防護裝置和施工工序，節約了成本。

（2）本發明提供的無線通訊傳輸控制用復合防護板，可提供白光通訊防護并增強通訊效果。本發明提供的復合防護板，該面板材料中設定比例的ZnO、TiO₂與其余組分配合，使該面板的外側表面為亞光面，且其表面反光的顯色指數Ra≥95，表面粗糙度Ra 1.6≥Ra≥0.8，將白光通訊點光源發出調制光線到達該面板時，產生大量漫反射、出現光暈效應，一方面可使光線的傳播范圍限制在設定的局部空間內，提高其霧度，防止光線信息泄露；另一方面其反射暈光再進一步形成側投射暈光，使其避開白光通訊信號接收器，同時也解決多徑效應，降低誤碼率，增強通訊效果；同時，該光暈效應的點光源直接投射小部分區域的照度值高、而臨近部分區域的照度值快速下降、存在較大差異，大量的側投射暈光還可以提高室內照明環境下各處的照度均勻，降低對點光源的功率需求。

（3）本發明提供的復合防護板，以硫氧鎂水泥為基體材料，引入設定比例的ZnO以及TiO₂，大幅提高了防護板材料的強度，同時提高了其對設定頻段電磁輻射的吸收作用。因為硫氧鎂水泥本身也是一種電磁輻射吸收材料，具有自身的電磁參數，因此，本發明通過調節所加入的ZnO以及TiO₂的量，使ZnO以及TiO₂與硫氧鎂水泥的電磁參數進行合理的匹配，使其起到相互促進，使面板強度與吸波性能均得到大幅提升，且屏蔽頻段寬、屏蔽性能可靠，使設定頻段的電磁波信號被雙向屏蔽，經測試可滿足電磁信息安全防護GJB4216-2001C級的要求。

八、本案專利代理師經驗分享：

   隨著當代建筑技術的快速發展，各種高層、超高層樓宇建筑越來越多，在這些樓宇中有著各類公司、機構、部門，同時在相鄰的樓層、房間（等局部區域）內辦公，其各自使用的wifi設備、手機、電腦、打印機等無線數據通訊設備，存在著較為嚴重的數據信息泄露風險和電磁信號干擾的現象。對于一些敏感的區域，往往需要采取必要的通訊屏蔽，進行通訊信號傳輸限制，以防止信息泄漏。但是現有技術均存在著需要專門施工、成本高、不美觀等問題。

傳統的建筑裝飾板已經較為常見，成本低、施工容易而且比較美觀，但是其不具備通訊信號隔離及保密等功能。中南大學科研團隊聯合企業進行技術攻關，對傳統裝飾板產品進行功能升級，較好的解決的高層建筑的無線通訊信號保密問題。

本專利涉及多個學科和技術領域，包括通訊、化工、材料、光學、電磁學、結構及工藝，對專利代理師的專業能力、綜合水平、跨領域的經驗要求較高，同時，要求專利代理師必須與從保護申請人利益的角度出發，設計合理的權利要求架構，盡可能多的保護發明點，使技術創新方案能夠得到多角度、多類型的法律保護，以利權利人后續進行市場推廣和維權。

   本專利是專利代理師與發明人團隊反復溝通、反復撰寫修改了多稿、歷時一個多月才最終定稿。因此，每一件優秀的高質量發明專利，都是代理師專業水平的體現、辛勤勞動的結晶。
